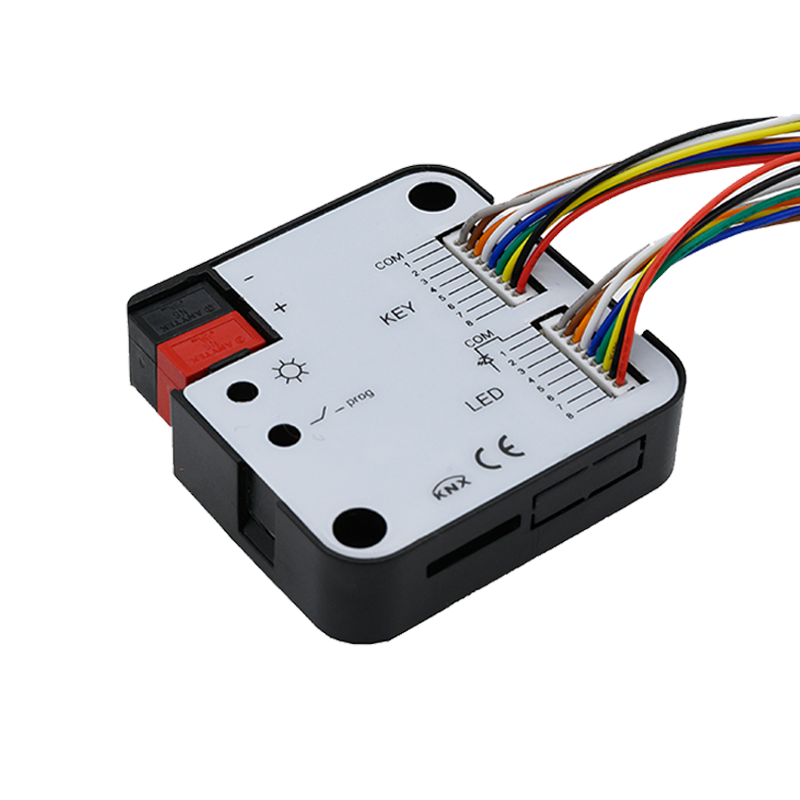

Le module de contact sec est principalement utilisé dans les systèmes de contrôle de bâtiment et est installé avec d'autres équipements sur le bus pour former un système. Il offre un fonctionnement simple et intuitif qui permet aux utilisateurs de planifier et d'exécuter systématiquement ces fonctions en fonction de leurs besoins.

Module de contact SEC & 39; La fonction d'interface universelle du s est réalisée à l'aide de boutons ou de commutateurs standard, en utilisant la technologie binaire pour la communication. Il est principalement utilisé pour contrôler les dispositifs d'actionneur tels que les gradateurs et les relais, et indirectement pour contrôler divers appareils ménagers. En outre, une interface universelle peut également être utilisée pour contrôler les LED.

L'interface d'entrée du module de contact sec est utilisée pour connecter un panneau de commutation standard ou un capteur avec un type de sortie de contact sec, prenant en charge jusqu'à 8 canaux, les transformant en signaux de commande intelligents. Le module dispose d'une fonction d'indication LED avec jusqu'à 8 canaux de contrôle de sortie d'indication LED traditionnelle. Cela permet d'afficher l'état du circuit d'éclairage sur le panneau en temps réel à l'aide d'une méthode de connexion cathodique commune (le panneau de commutation connecté doit avoir une fonction de connexion d'indication LED, les conducteurs LED à contact sec ne sont disponibles que pour les lampes LED du panneau de commutation 3,3 v).

Le module de contact sec est un dispositif de montage de boîtier inférieur 86 standard avec sortie 8 canaux. Il est connecté au système Bei / knx via le bus Bei et utilise le logiciel Engineering Tool (Ets) (ets4 ou version ultérieure) pour attribuer les adresses physiques et de groupe et définir les paramètres.

Le module à contact sec est directement connecté au bus via une connexion de borne et ne nécessite pas de tension d'alimentation supplémentaire. Chaque canal du module de contact sec peut exploiter indépendamment ladite fonction.

Aperçu des fonctionnalités

Le module de contact sec, en combinaison avec le panneau LED, peut remplir les fonctions suivantes:

1. Peut être utilisé pour Commuter les lumières, ouvrir et fermer les rideaux, lever et descendre l'écran de projection, avec une longue pression, une courte pression et une fonction de commutation;

2. Le dispositif de gradation peut être commandé, fournissant la fonction de sortie de gradation relative et absolue;

3. La valeur fixe de la gradation et du contrôle de rideau peut être envoyée;

4. Soutenez le contrôle de scène de 8 bits, appelez la fonction de scène préréglée;

5. Avec la fonction d'indication LED, il peut afficher plusieurs états, tels que toujours allumé, toujours éteint et clignotant;

6. Comprend le Groupe de verrouillage de LED et la fonction de réglage de luminosité de LED;

7. La LED d'état a la fonction de réveil de luminosité et d'arrêt différé, avec des conditions de réveil telles que le bouton poussoir ou le déclenchement d'objet;

1. Distance de communication de câblage de contact sec d'I / o: moins de 10m;

2. Le cordon LED est seulement pour 3.3V.
